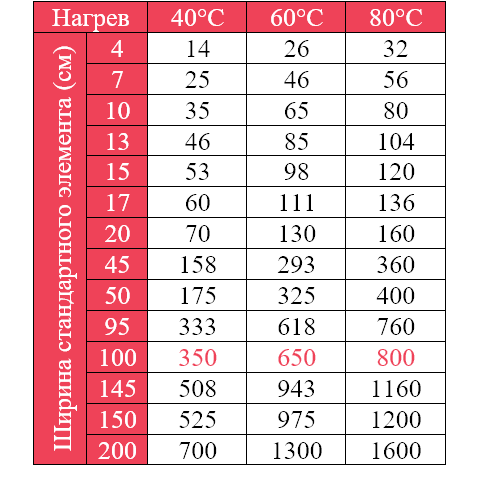

Таблица расчета потребляемой мощности (Вт/п.м)
С помощью таблицы можно определить потребление стандартного нагревательного элемента с указанной шириной на погонный метр.
При этом для расчета итогового потребления следует соответствующее значение из таблицы умножить на количество приобретаемых нагревательных элементов.

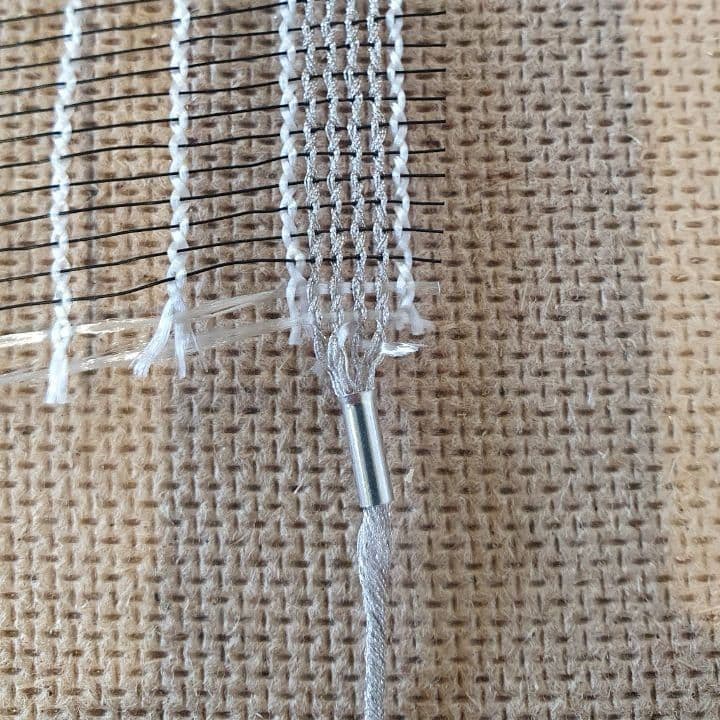

Устройство контакта методом обжима
Ткань AMPERETEX представляет собой сетку из горизонтальных полимерных углеродсодержащих нитей и вертикальных металлизированных нитей, выполняющих армирующую роль и обеспечивающую контакт.

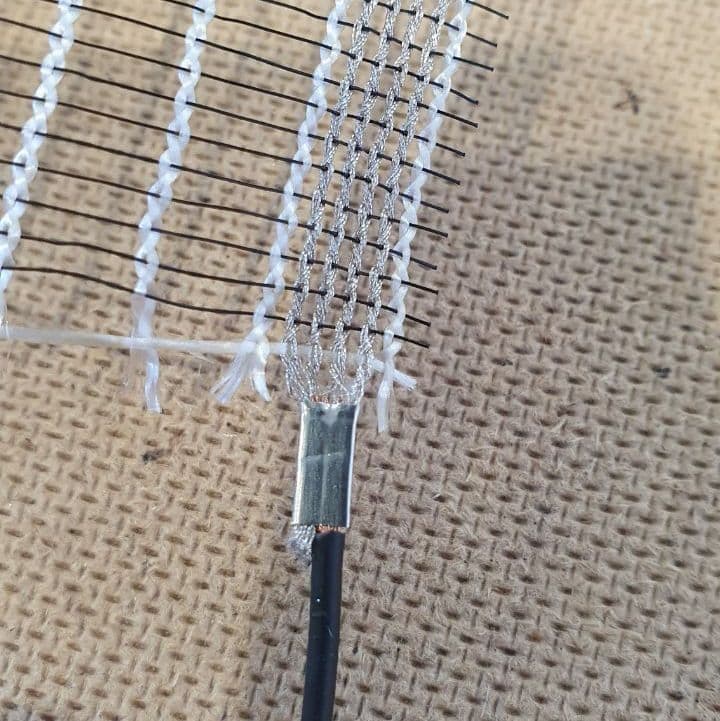

Контактная нить подключается к электрической сети способом обжима с медным проводом.

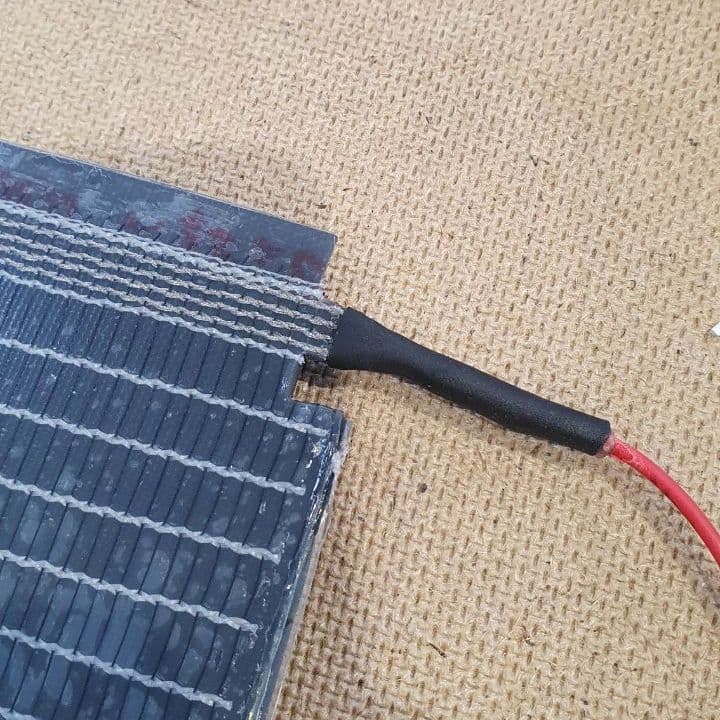

Для безопасной эксплуатации сетку необходимо изолировать. Поэтому она ламинируется в любой материал-диэлектрик (ПВХ, резина, текстолит, войлок и прочее), а контакты изолируются любым доступным способом.
Устройство контакта методом пайки

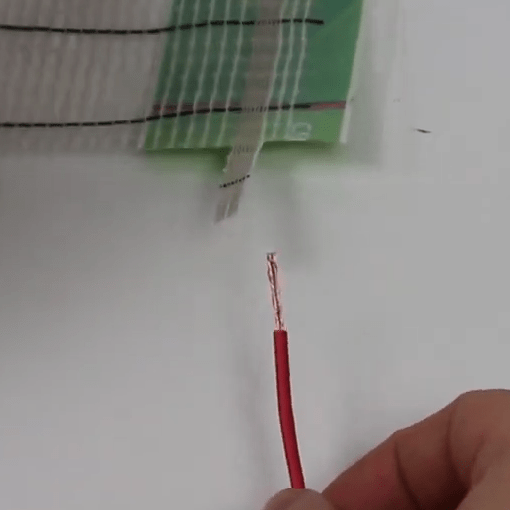

Контактная металлизированная нить и провод зачищаются от диэлектрического покрытия.

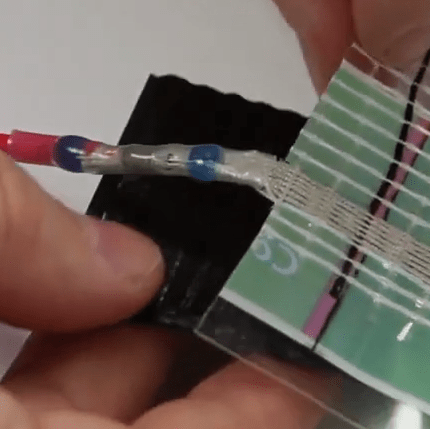

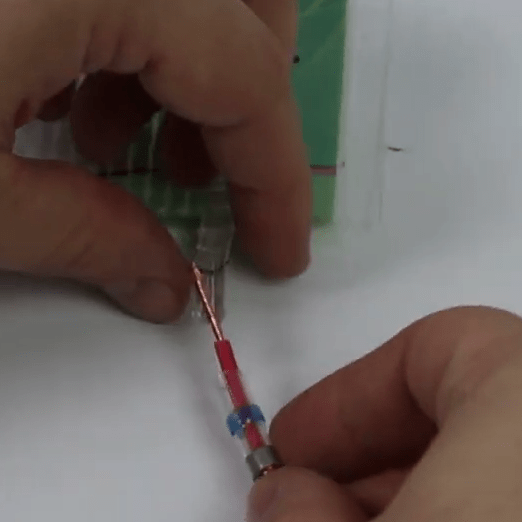

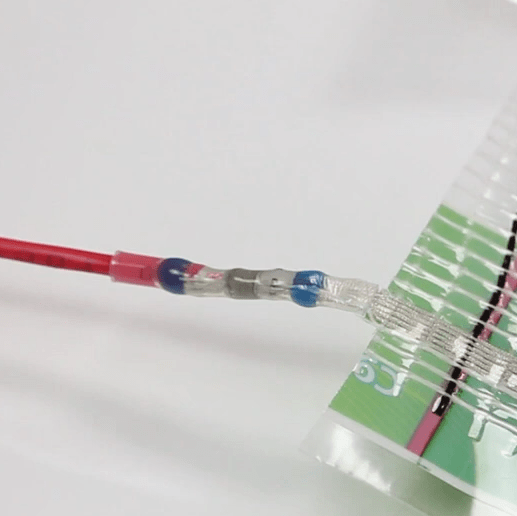

На соединение одевается термоусадочная трубка с оловом.

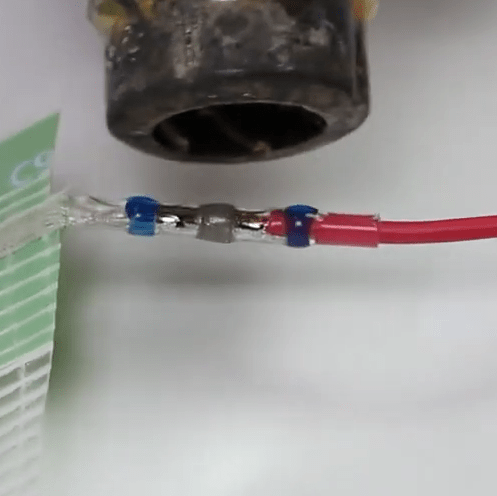

С помощью строительного фена обрабатывается место контакта.
Расплавленное олово обеспечивает надежный контакт.

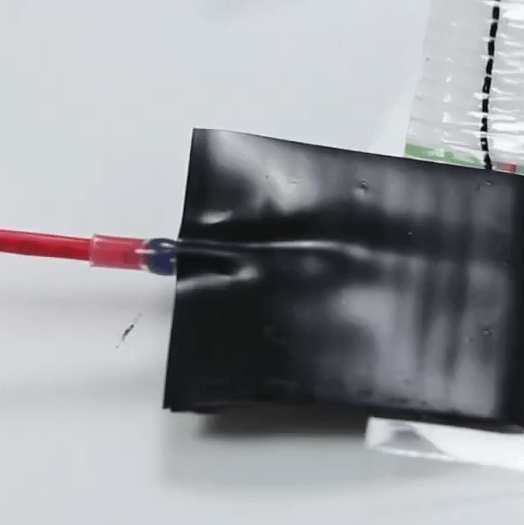

Изоляция делается из бутил-каучуковой ленты.
Место контакта изолируется с обеих сторон.

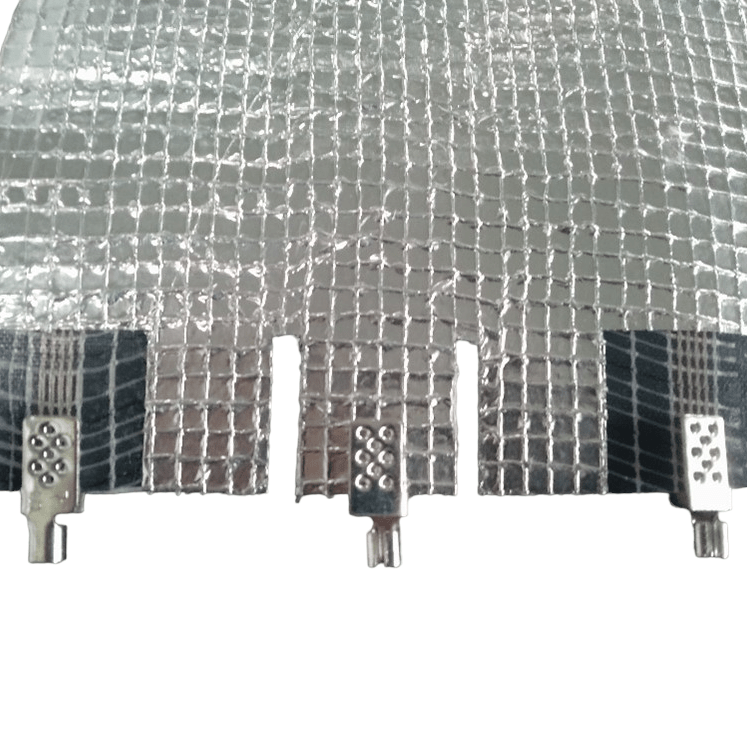

Устройство контакта методом прокола

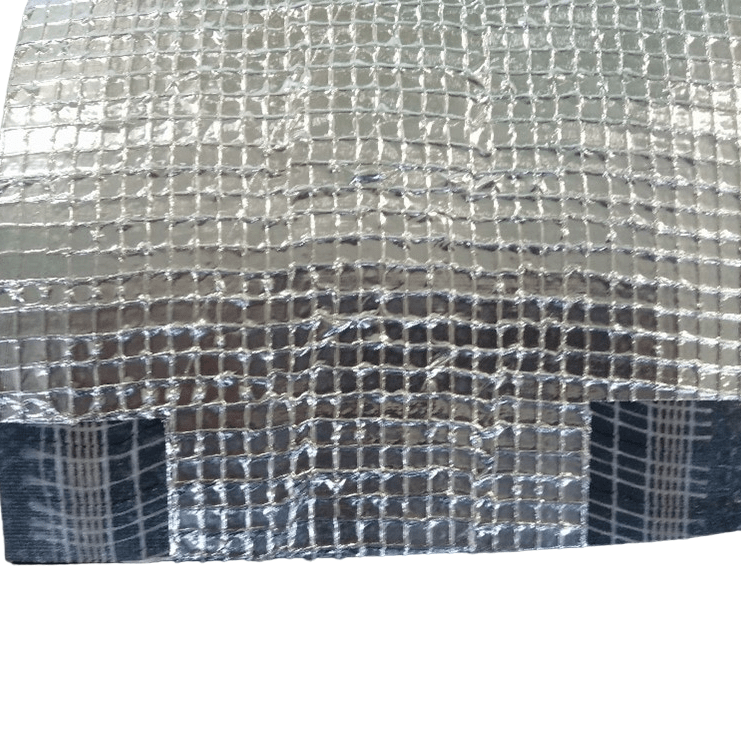

На первом этапе зачищается место подключения для обжимных контактов от экранирующего алюминиевого слоя.

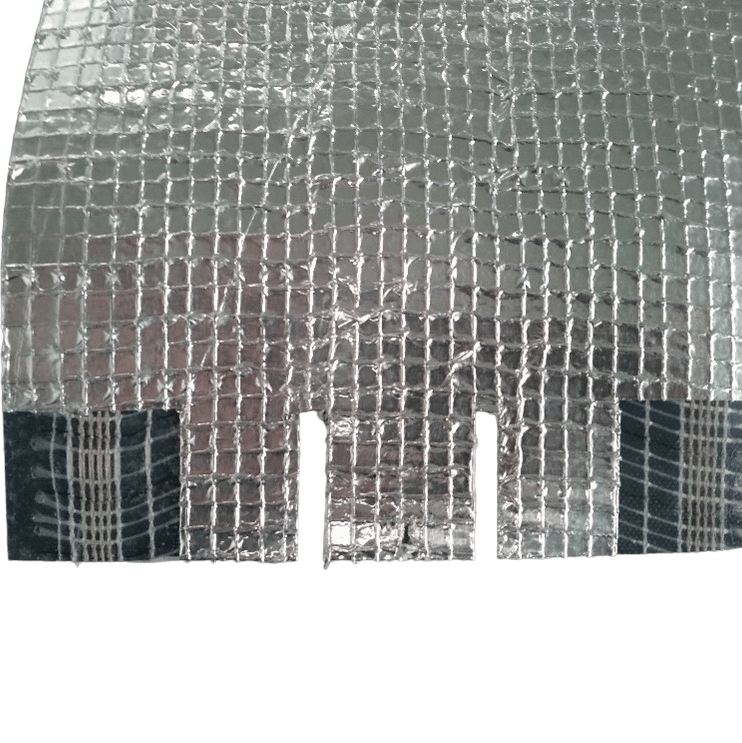

Затем делаются два продольных выреза шириной примерно 5 мм и длиной 25 мм для подключения заземления к экранирующему алюминиевому слою.
На токоведущие шины и экранирующий слой устанавливаются обжимные контакты, к которым подключаются провода.
Места контакта обязательно изолируются, например, бутил-каучуковой лентой (мастикой).
